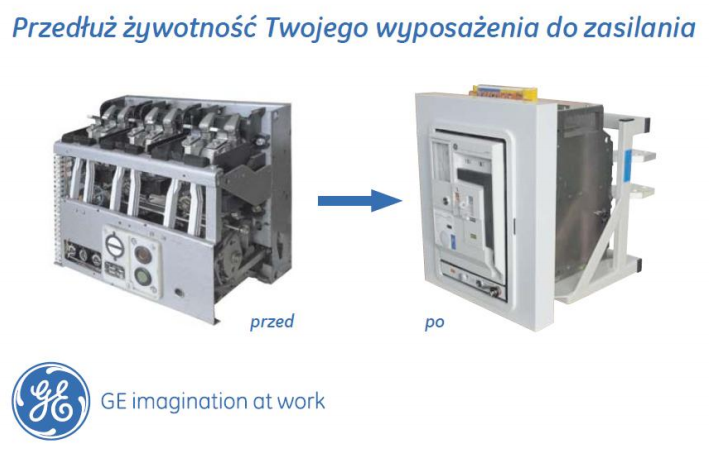

Wyłączniki typu M-PACT służą do zabezpieczania obwodów elektrycznych przed skutkami zwarć i przeciążeń. Minimalizuje się dzięki temu potrzebę drogich napraw, wymian i redukuje kosztowne czasy przestojów produkcyjnych. Wyłącznik posiada wykonania: stacjonarne i wysuwne w dwóch wielkościach gabarytowych. Funkcjonalna podstawa czyni instalację wyłacznika łatwą i szybką. Elektroniczny wyzwalacz nadprądowy typu M-PRO spełnia najwyższe wymagania nowoczesnej ochrony obwodów. Zaawansowana mikroprocesorowa technologia zapewnia szeroką gamę zabezpieczeń od skutków przeciążeń, zwarć międzyfazowych jak i doziemnych - zgodnie z wymaganiami klienta. Standardowa wysokość i głębokość, różne typy zacisków i kompaktowe wymiary to niektóre z cech powodujące zarówno oszczędności miejsca w rozdzielnicy, jak i zmniejszenie kosztów instalacji. Dodatkową ich cechą jest możliwość zastąpienia wycofanych z produkcji wyłączników typu APU bez konieczności ponoszenia wysokich nakładów inwestycyjnych. W przypadku konieczności doposażenia wyłącznika istnieje możliwość szybkiego montażu dodatkowych akcesoriów.
Cechy konstrukcyjne wyłącznika :
- kompaktowe rozmiary w całym zakresie prądowym od 800A do 4000A
- 3 lub 4 bieguny
- 2 gabaryty o jednakowej wysokości i głębokości
- wykonanie stacjonarne i wysuwne
- dostarczane z wyzwalaczem nadprądowym typu M-PRO lub bez wyzwalacza,
- funkcja swobodnego wyzwalania,
- możliwość zamykania i otwierania ręcznego jak również poprzez sterowanie elektryczne użyteczne zwłaszcza dla celów synchronizacji,
- ergonomiczna dźwignia ręcznego zazbrajania zasobnika sprężynowego - wskaźnik jednoznacznie określający położenie styków,
- zamykanie na kłódkę przycisków ON/OFF,
- styki pomocnicze: 5 zwiernych i 3 rozwierne 10A 250V,
- opcjonalne, łatwe w montażu akcesoria wspólne dla wszystkich wyłączników:
- napęd silnikowy zasobnikowy
- elektromagnes zamykający
- wyzwalacz napięciowy wzrostowy
- wyzwalacze podnapięciowe: bezzwłoczny lub zwłoczny
- mechaniczny licznik zadziałań,
- blokady na klucz typu Castell, Ronis lub Profalux,
- blokady mechaniczne między wyłącznikami,
- uszczelniona płyta czołowa o stopniu ochrony IP 43 wraz z zasuwką dziurki na klucz,
- podstawa z przegrodami oddzielającymi strefę styków głównych,
- dostępne od przodu zamykanie na kłódkę przegród izolacyjnych,
- niezawodny wskaźnik stanu położenia wyłącznika w podstawie,
- zamykanie na kłódkę w stanie "ODŁĄCZENIA" ,
- adaptery do zacisków głównych umożliwiające: podłączenie z tyłu pionowe lub poziome
- podłączenie z przodu
- złącza wtykowe obwodów pomocniczych o stopniu ochrony IP 20
NORMY I CERTYFIKATY
Wyłączniki typu M-PACT są zgodne z normami PN-90/E-06150/20, IEC 947-2, VDE 0660 oraz posiadają pełną certyfikację ASTA wg normy IEC/BSEN 60947-2.
